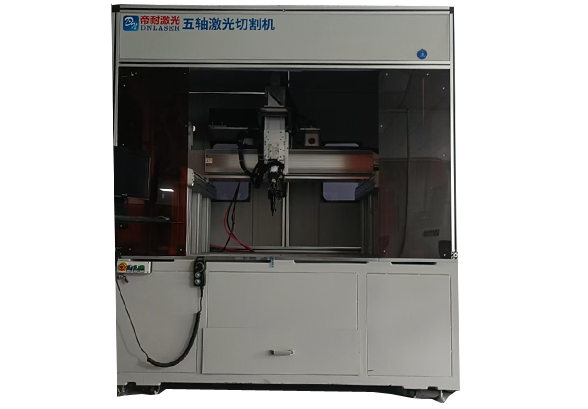

産品概述五軸激光加工裝備其原理是在原有數控機床X 、Y 、Z三個直線軸聯動的基礎上，增加A/C兩個旋 轉軸 ，從而使加工頭獲得分别以X、Z 軸兩個直線軸爲軸線旋轉(或擺動)的A/C 軸兩個自由度；上述的 五個軸在帝耐激光五軸控制系統控制下實現五軸聯動，在加工中就可以使激光頭始終垂直於工件的被 加工面，實現所謂的“法向加工”。因此，特别适合於加工表面形狀特别複雜 、但同時又必須以機加 工保證精度的工件。
帝耐激光五軸裝備還具有以下特點：
1.完成工件三維切割以外 ，還可用於平闆切割。同時在此平台上可實現焊接模塊切換，擴展爲激 光焊接平台，實現一機多能。24小時不間斷穩定生産，适用於批量生産。
2.傳統關節機械手中，各關節軸之間相互銜接，從機械手固定底座開始向加工頭依次排開 ，精度 誤差會累積産生 ，導緻最終加工成品誤差幾何式增長。三維五軸加工機軸各軸之間相互獨立 ，龍門 雙驅結構穩定性高 ，可保證長期高速高精穩定切割 。
3.龍門雙驅的結構，床身採用一體化整體焊接加工成型，高剛性、高動态響應的橫梁，同時採用 專用導軌基座、直線導軌的雙邊齒輪齒條雙電機驅動，可以雙工位工作，也可以雙激光頭工作，甚至 可根據生産需求再定制。
産 品 特 點 ：
龍門式機構，橫梁移動，結構緊湊，專 用於熱成型件的切割，三維頭實現 n*360° 無限旋轉，配置旋轉交換工作 台，高精度，高效率
産品參數産品名稱/型号 | DNWZ2000CO2 | DNWZ3000FC |
有效工作台尺寸 | 2000×3000mm(可定制》 | 1500X3000mm(可定制》 |
激光器 | CO₂ | Fiber |
激光功率 | 2000瓦 | 3000瓦(可定制) |
切割材料 | 各種高分子材料例如PP,PE,ABS. SMC,PCM,碳纖維，皮革等 | 切割各種金屬材料以及部分非金
屬例如SMC,黑色PCM等 |
台面工位數 | 單/雙工位 | |
Z軸行程 | 600mm(可以定制) | |
五軸行程/精度 | A軸±135°精度≤1弧分 | A軸±135°精度≤1弧分 |
A軸±135°精度≤1弧分 | A軸±135°精度≤1弧分 | |
整體機床 | 厚壁方鋼焊接，在加工面有加厚鋼帶焊接加工，在壟門床身部位都
煌有加強筋，(經有限元分析設計制造)床身，龍門所有加工面都 經過數控五面銑加工成型 | |
整機方案 | 採用五軸聯動 | 採用五軸聯動 |
控制系統 | 帝耐激光控制系統 | |
加工速度 | 5m/min-100m/min(依據客戶使用的激光功率和材質確定加工速度) | |
空運行速度 | X/Y軸40m/min,Z軸15m/min | |
重複定位精度 | ±0.03mm/1m | |
軌迹精度 | ±0.03mm/1m | |
潤滑系統 | 自動注油系統(大功率齒輪泵，容積式注油器。每個注油0.02ML) | |
防塵系統 | 滑塊加防塵條刷，加有整套吸塵系統 | |
适用軟件代碼 | 精雕/文泰/UG/TYPE3/MASTERCAM等國際通用G代碼 | |
工作電壓 | 380V,50/60HZ,50A | |
氣源要求 | 0.6-0.8Mpa | |
外圍 | 採用钣金圈密閉 | |
工作溫度 | 0-30° | |
工作濕度 | ≤80% | |
激光等級 | 四級 | |
冷卻系統 | 水冷 | |
